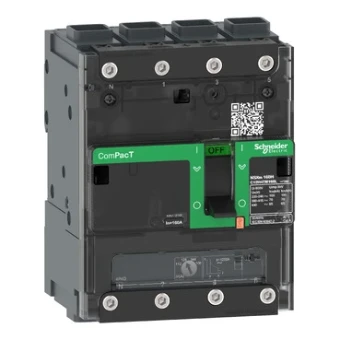

Vermogensschakelaar voor trafo-, generator- en installatiebeveiliging Schneider Electric ComPacT NSXm, new generation
Toevoegen aan selectie
Algemene informatie
Bestelnummer YESSS
3074-3590
Artikelnummer fabrikant
C11E4TM100L
EAN code
03606481989635
Artikelgroep
Vermogensschakelaar voor trafo-, generator- en installatiebeveiliging
Merk
Schneider Electric
Serie
ComPacT NSXm, new generation
ComPacT - Vermogenschakelaar - NSXm160E - 16kA - AC -
ComPacT - Vermogenschakelaar - NSXm160E - 16kA - AC - 4P4D - 100A - TM
Product omschrijving
Het is een ComPacT NSXm stroomonderbreker met gegoten behuizing, 100 A, 16 kA bij 415 VAC, voor alle LS-standaardtoepassingen. Het biedt nieuwe mogelijkheden zoals de Everlink-technologie, DIN-rail en plaatmontage. Het omvat nieuwe extern zichtbare veertype hulpelementen. ComPacT NSXm is een van de kleinste MCCB op de markt, 108 mm (B) x 137 mm (H) x 80 mm (D). Dit is een 4-polige versie met een ingebedde thermisch-magnetische trip unit. Het zorgt voor naleving van internationale normen (IEC 60947/CCC/EAC) en maritieme specificaties.
Product specificaties
Nom. continustroom Iu
100 A
Nom. spanning
690 - 690 V
Nom. afschakelvermogen Icu bij 400 V, 50 Hz
16 kA
Instelbereik overbelastingsbeveiliging
70 - 100 A
Instelbereik onvertraagde kortsluitbeveiliging
1250 - 1250 A
Geïntegreerde aardsluitingsbeveiliging
Nee
Aansluitwijze hoofdstroomcircuit
Schroefaansluiting
Apparaatbouwvorm
Inbouwapparaat vaste inbouw techniek
Geschikt voor omegarailmontage
Ja
Omegarailmontage optioneel
Nee
Aantal hulpcontacten als verbreekcontact
0
Aantal hulpcontacten als maakcontact
0
Aantal hulpcontacten als wisselcontact
0
Met tripcontact
Ja
Aantal polen
4
Positie aansluiting hoofdstroomcircuit
Voorzijde
Uitvoering van het bedieningselement
Knevelgreep
Compleet apparaat incl. beveiligingsunit
Ja
Motoraandrijving geïntegreerd
Nee
Motoraandrijving optioneel
Nee
Beschermingsgraad (IP)
IP40
