Installatierelais Schneider Electric Acti9 iTL

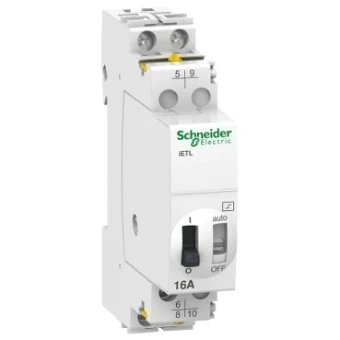

Deze Acti9 iETL iTL 16 is een modulaire uitbreiding voor impulsrelais. Dit 2P-apparaat heeft 1 omschakeling en 1 normaal open contact. Nominale stroom is 16A, 24VAC tot 250VAC bedrijfsspanning en werkt met 24VAC of 12VDC regelspanning. De elektrische bestendigheid stijgt tot 200000 cycli voor AC-21 of 100000 cycli voor AC-22. De schakelfrequentie is 5 schakeloperaties/minuut of 100 schakeloperaties/dag. De duur van de bevelorde zou 50ms moeten zijn. Het wordt hoofdzakelijk gebruikt voor verlichtingsregelingstoepassingen. De Ui nominale isolatiespanning is 440 VAC. De Uimp toegekende schokgolfspanning is 6 kV. De werkfrequentie is 50 Hz of 60 Hz. Het is een DIN-rail monteerbaar. Vervuilingsgraad is 3. Overspanningscategorie is IV. De beschermingsgraad is IP20 en IP40 in een behuizing. De bedrijfstemperatuur is van -20°C tot 50°C. De opslagtemperatuur bedraagt -40°C tot 70°C. Dit product voldoet aan de IEC/EN 60669-1- en IEC/EN 60669-2-2-norm.
