Lastscheider ASN SONTHEIMER PV/AC - Werkschakelaar
Toevoegen aan selectie
Algemene informatie
Bestelnummer YESSS
3120-0458
Artikelnummer fabrikant
AE-A551977
EAN code
06151201466462
Artikelgroep
Lastscheider
Merk
ASN SONTHEIMER
Serie
PV/AC - Werkschakelaar
Type
PV/250/4/2xAl-Cu-35-240mm2
PV/AC Werkschakelaar 250A 4P IP65 1xAl-Cu-35-240mm2
PV/AC Werkschakelaar 250A 4P IP65 1xAl-Cu-35-240mm2
Product omschrijving

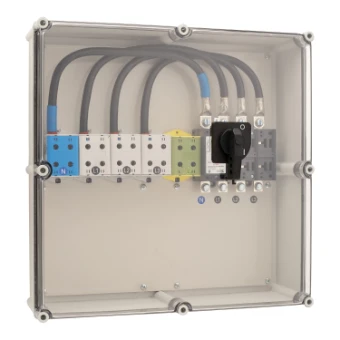

250A 4-polige ASN Sontheimer werkschakelaar gemonteerd in een stevige 540x540x170 IP65 polyester behuizing voorzien van een transparante deksel. De wartelinvoer kan bij deze werkschakelaar zelf bepaald worden. Deze schakelaar beschikt over een vlagaansluiting 20mm breed die voorzien is van boutmaat M8. De werkschakelaar is voorzien van extra dubbel intern doorverbonden Ouneva klemmen met een aansluiting van 35-240mm2, wat het parallel aansluiten van zowel koperen als aluminium geleiders mogelijk maakt. De bovenzijde is bedraad met 95mm2. Vergrendeling is mogelijk door middel van een hangslot in de uitstand. Bij vragen of specifieke wensen kunt u altijd contact opnemen.
Product specificaties
Uitvoering als hoofdschakelaar
Ja
Uitvoering als werkschakelaar
Ja
Uitvoering als veiligheidsschakelaar
Ja
Uitvoering als noodstopinrichting
Nee
Uitvoering als omkeerschakelaar
Nee
Aantal schakelaars
1
Max. nom. bedrijfsspanning Ue bij AC
690 V
Bedrijfsspanning (meetspanning)
400 - 690 V
Nom. continustroom Iu
250 A
Nom. continustroom, AC-23, 400 V
250 A
Nom. continustroom, AC-21, 400 V
250 A
Nom. vermogen bij AC-3, 400 V
0 kW
Toegelaten korte-duur stroom Icw
8 kA
Nom. vermogen, AC-23, 400 V
130 kW
Schakelvermogen bij 400 V
130 kW
Voorwaardelijke nom. kortsluitstroom Iq
50 kA
Aantal polen
4
Aantal hulpcontacten als verbreekcontact
0
Aantal hulpcontacten als maakcontact
0
Aantal hulpcontacten als wisselcontact
0
Motoraandrijving optioneel
Nee
Motoraandrijving geïntegreerd
Nee
Uitschakelspoel optioneel
Nee
Apparaatbouwvorm
Compleet apparaat in behuizing ingebouwd
Geschikt voor frontmontage 4-gats
Nee
Geschikt voor frontmontage centraal
Nee
Geschikt voor verdelerinbouw
Nee
Geschikt voor tussenbouw
Nee
Kleur bedieningselement
Zwart
Uitvoering van het bedieningselement
Draaiknop
Vergrendelbaar
Ja
Aansluitwijze hoofdstroomcircuit
Boutklem
Beschermingsgraad frontzijde (IP)
IP65
Beschermingsgraad (NEMA)
Overig
Met voorbereide bekabeling
Ja
Breedte
540 mm
Hoogte
540 mm
Diepte
170 mm
Breedte in module-eenheden
0
Geschikt voor vloermontage
Ja
Kleur behuizing
Grijs
Materiaal behuizing
Kunststof
