Borne de ligne principale Schneider Electric Acti9 Distribution Blocks

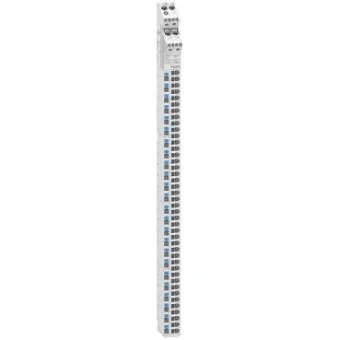

Dit Acti9 VDIS-accessoire is een verticaal verdeelblok. Het is 4-polig. Het heeft een totaal van 66 uitgangen wordt geleverd met 1 klemmenblok. Het is bedoeld voor 3P+N en heeft 66 uitgangen. De uitgangen van het verdeelblok zijn 14 gaten voor elke fase en 24 gaten voor neutraal. Het wordt geleverd met gespreide aansluitklemmen om de aansluiting te vereenvoudigen. De voor de gebruiker nominale bedrijfsspanning is 250 VAC of 440 VAC. De nominale ingangsstroom is tot 125 A. De werkfrequentie is 50 Hz of 60 Hz. De Ui nominale isolatiespanning is 500VAC. De Uimp toegekende schokgolfspanning is 6 kV. Via de tunnelaansluitklem kunnen de kabels voor de voeding worden aangesloten tussen 10 mm² en 35 mm². De impulsdrukker met veerklem biedt stijve koperen kabels van 1,5 mm² tot 10 mm² voor distributie. Het maakt ook gestrande koperkabels van 4mm² tot 16mm² mogelijk, en flexibel met of zonder koperkabels van het koperen verhardingsteken van 1,5mm² tot 16mm². De impulsdrukkeraansluiting met veerk
