Grafik-Panel Siemens AG
Zur Auswahl hinzufügen
Allgemeine Information
YESSS-Bestellnummer
3071-6765
Produktcode
6AV21240QC240BX0
EAN-Code
04047623408789
Produktgruppe
Grafik-Panel
Marke
Siemens AG
Typ
SIMATIC HMI TP1500 Comfort PRO
SIMATIC HMI TP1500 Comfort PRO Prepared for support arm and
SIMATIC HMI TP1500 Comfort PRO Prepared for support arm and extension
Produktbeschreibung

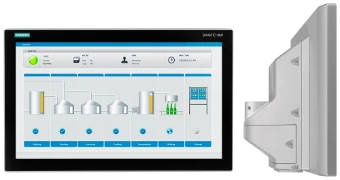

SIMATIC HMI TP1500 Comfort Pro, for support arm (expandable, round pipe) and Extension Unit, Comfort Panel, touch operation, 15" widescreen TFT display, 16 million colors, PROFINET interface, MPI/PROFIBUS DP interface, 24 MB configuration memory, WEC 2013, configurable from WinCC Comfort V14 SP1 with HSP The Comfort Panels are designed for implementing high-performance visualization tasks at machine-level. The Comfort Panels PRO are a device series with high degree of protection IP65 (NEMA4) and flexible mounting options - directly on the machine via special adapters, on a stand, or on a support arm system.
Produktspezifikationen
Versorgungsspannung DC
19.2 - 28.8 V
Spannungsart der Versorgungsspannung
DC
Anzahl der HW-Schnittstellen Industrial Ethernet
2
Anzahl der Schnittstellen PROFINET
2
Anzahl der HW-Schnittstellen seriell RS-232
0
Anzahl der HW-Schnittstellen seriell RS-422
0
Anzahl der HW-Schnittstellen seriell RS-485
1
Anzahl der HW-Schnittstellen seriell TTY
0
Anzahl der HW-Schnittstellen USB
2
Anzahl der HW-Schnittstellen parallel
0
Anzahl der HW-Schnittstellen Wireless
0
Anzahl der HW-Schnittstellen sonstige
0
Mit SW-Schnittstellen
Nein
Unterstützt Protokoll für TCP/IP
Ja
Unterstützt Protokoll für PROFIBUS
Ja
Unterstützt Protokoll für CAN
Nein
Unterstützt Protokoll für INTERBUS
Nein
Unterstützt Protokoll für ASI
Nein
Unterstützt Protokoll für KNX
Nein
Unterstützt Protokoll für Modbus
Ja
Unterstützt Protokoll für Data-Highway
Nein
Unterstützt Protokoll für DeviceNet
Nein
Unterstützt Protokoll für SUCONET
Nein
Unterstützt Protokoll für LON
Nein
Unterstützt Protokoll für PROFINET IO
Ja
Unterstützt Protokoll für PROFINET CBA
Nein
Unterstützt Protokoll für SERCOS
Nein
Unterstützt Protokoll für Foundation Fieldbus
Nein
Unterstützt Protokoll für EtherNet/IP
Ja
Unterstützt Protokoll für AS-Interface Safety at Work
Nein
Unterstützt Protokoll für DeviceNet Safety
Nein
Unterstützt Protokoll für INTERBUS-Safety
Nein
Unterstützt Protokoll für PROFIsafe
Nein
Unterstützt Protokoll für SafetyBUS p
Nein
Unterstützt Protokoll für sonstige Bussysteme
Ja
Funkstandard Bluetooth
Nein
Funkstandard WLAN 802.11
Nein
Funkstandard GPRS
Nein
Funkstandard GSM
Nein
Mobilfunkstandard 3G (UMTS)
Nein
IO-Link Master
Nein
Ausführung des Displays
TFT
Mit Farbdisplay
Ja
Anzahl der Farben des Displays
16777216
Anzahl der Graustufen/Blaustufen des Displays
0
Bildschirmdiagonale
15.6 inch
Anzahl der Bildpunkte, horizontal
1366
Anzahl der Bildpunkte, vertikal
768
Nutzbarer Projektspeicher/Anwenderspeicher
24000 kByte
Mit nummerischer Tastatur
Ja
Mit Alpha Tastatur
Ja
Anzahl der Funktionstasten, programmierbar
0
Anzahl der Tasten mit LED
0
Anzahl der Systemtasten
0
Mit Meldungsanzeige
Ja
Mit Meldesystem (inkl. Puffer und Quittierung)
Ja
Prozesswertdarstellung (Ausgabe) möglich
Ja
Prozesswertvorgabe (Eingabe) möglich
Ja
Mit Rezepturen
Ja
Anzahl der Ebenen, Passwortschutz
50
Mit Druckausgabe
Ja
Anzahl der Online-Sprachen
32
Zusätzliche Softwarekomponenten, ladbar
Ja
Schutzart (IP), frontseitig
IP65
Betriebstemperatur
0 - 45 °C
Geeignet für Tragschienenmontage
Nein
Wand-/Direktmontage möglich
Nein
Geeignet für Sicherheitsfunktionen
Nein
Breite der Front
396 mm
Höhe der Front
256 mm
Einbautiefe
101 mm
Produktinformation
