Stromwandler Schneider Electric VigiPacT

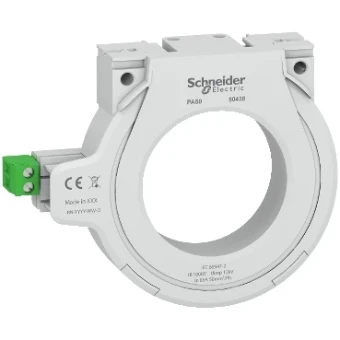

Deze toroïde is bestemd voor Vigilohm Isolatie Fault Locators en voor VigiPacT type A reststroom beschermings- en bewakingsrelais. Hiermee kan het geïnjecteerde onderdeel worden bewaakt via de Vigilohm Insulation Monitor en kan een stroomwaarde tot 85A worden gemeten voor VigiPacT bewakings- en beschermingsrelais. De transformatorverhouding is 1/1000. The maximum cross section per phase (R, S, T, N) is 50mm² for a copper conductor. It allows the monitoring of the injected component from Vigilohm Insulation Monitor, and the measurement of a current rating up to 85A for Vigirex monitoring and protection relays. De binnendiameter van de toroïde is 50mm en het gewicht is 0.200kg. De kabels moeten in het midden van de toroïde liggen en de diameter van al deze kabels mag niet groter zijn dan 25 mm. De maximale dwarsdoorsnede per fase (R, S, T, N) is 50 mm² voor een koperen geleider.
