Lasttrennschalter (AC) Schneider Electric TeSys Vario
Zur Auswahl hinzufügen
Allgemeine Information
YESSS-Bestellnummer
3019-4293
Produktcode
VCF02GEGP
EAN-Code
03606481340795
Produktgruppe
Lasttrennschalter (AC)
Marke
Schneider Electric
Serie
TeSys Vario
Typ
Lastscheider

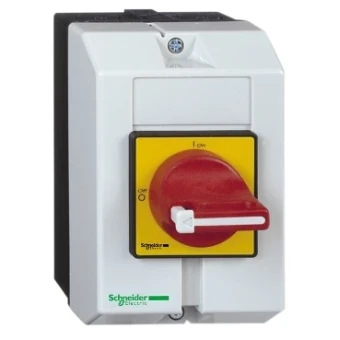

TeSys Vario enclosed, emergency switch disconnector, 10A, groundplate
TeSys Vario enclosed, emergency switch disconnector, 10A, groundplate
Produktbeschreibung
TeSys - Directstarter in behuizing met lastscheider - 3P - Ithe 10A 690V - Voor hoofd- en noodstop in motortoepassingen tot 4kW@400V AC-23. Behuizing met IP65-bescherming, voorzien van een rode draaihendel en gele voorplaat, vergrendelbaar met hangslot (hangsloten niet inbegrepen). Het omvat een 3-polig Vario schakelaarlichaam V02 met 2 mogelijke add-on modulebevestigingen, een grondplaat voor afgeschermde kabelcontinuïteit. Opbouwbehuizing met schroefbevestiging, 2 uitsparingen voor kabelwartels aan de boven- en onderkant, verzegelbare afdekking. Hij voldoet aan IEC 60204 en IEC 60947-4-1, Green Premium (RoHS/REACh).
Produktspezifikationen
Ausführung als Hauptschalter
Ja
Ausführung als Wartungs-/Reparaturschalter
Nein
Ausführung als Sicherheitsschalter
Nein
Ausführung als NOT-AUS-Einrichtung
Ja
Ausführung als Wendeschalter
Nein
Anzahl der Schalter
1
Max. Bemessungsbetriebsspannung Ue bei AC
690 V
Bemessungsbetriebsspannung
690 - 690 V
Bemessungsdauerstrom Iu
10 A
Bemessungsdauerstrom bei AC-23, 400 V
8.1 A
Bemessungsdauerstrom bei AC-21, 400 V
10 A
Bemessungsbetriebsleistung bei AC-3, 400 V
3 kW
Bemessungskurzzeitstromfestigkeit Icw
0.3 kA
Bemessungsbetriebsleistung bei AC-23, 400 V
4 kW
Schaltleistung bei 400 V
5.5 kW
Bedingter Bemessungskurzschlussstrom Iq
10 kA
Polzahl
3
Anzahl der Hilfskontakte als Öffner
0
Anzahl der Hilfskontakte als Schließer
0
Anzahl der Hilfskontakte als Wechsler
0
Motorantrieb optional
Nein
Motorantrieb integriert
Nein
Spannungsauslöser optional
Nein
Gerätebauart
Komplettgerät im Gehäuse
Geeignet für Frontbefestigung 4-Loch
Ja
Geeignet für Frontbefestigung Zentral
Nein
Geeignet für Verteilereinbau
Nein
Geeignet für Zwischenbau
Nein
Farbe des Betätigungselements
rot
Ausführung des Betätigungselements
Drehknopf
Verriegelbar
Ja
Anschlussart Hauptstromkreis
Schraubanschluss
Schutzart (IP), frontseitig
IP65
Produktinformation
