Lasttrennschalter (AC) Eaton T nokkenschakelaar
Zur Auswahl hinzufügen
Allgemeine Information
YESSS-Bestellnummer
0039-4087
Produktcode
097223
EAN-Code
04015080972235
Produktgruppe
Lasttrennschalter (AC)
Marke
Eaton
Serie
T nokkenschakelaar
Typ
T5-1-8200/EA/SVB-SW

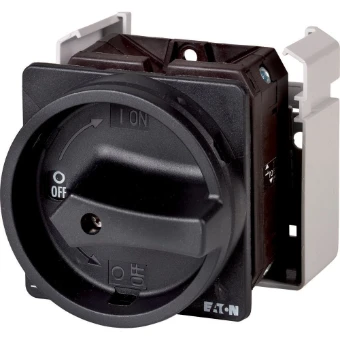

Hauptschalter, T5, 100 A, Einbau, 1 Baueinheit(en), 1-polig, HALT-Funk
Hauptschalter, T5, 100 A, Einbau, 1 Baueinheit(en), 1-polig, HALT-Funk
Produktbeschreibung
Hauptschalter, Sortiment: Hauptschalter, Wartungsschalter, Reparaturschalter, Typkenner: T5, Stopp-Funktion: STOPP-Funktion, mit schwarzem Drehgriff und Sperrkranz, 1-polig, Schutzart: Front IP65, Bauform: Einbau, Schaltwinkel: 90 °, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 55 kW, Bemessungsdauerstrom: Iu = 100 A, 1 Baueinheit(en), Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, Lasttrennschalter nach IEC/EN 60947-3
Produktspezifikationen
Ausführung als Hauptschalter
Ja
Ausführung als Wartungs-/Reparaturschalter
Ja
Ausführung als Sicherheitsschalter
Nein
Ausführung als NOT-AUS-Einrichtung
Nein
Ausführung als Wendeschalter
Nein
Anzahl der Schalter
1
Max. Bemessungsbetriebsspannung Ue bei AC
690 V
Bemessungsbetriebsspannung
690 - 690 V
Bemessungsdauerstrom Iu
100 A
Bemessungsdauerstrom bei AC-21, 400 V
100 A
Bemessungsbetriebsleistung bei AC-3, 400 V
30 kW
Bemessungskurzzeitstromfestigkeit Icw
1.7 kA
Bemessungsbetriebsleistung bei AC-23, 400 V
55 kW
Schaltleistung bei 400 V
55 kW
Bedingter Bemessungskurzschlussstrom Iq
2 kA
Polzahl
1
Anzahl der Hilfskontakte als Öffner
0
Anzahl der Hilfskontakte als Schließer
0
Anzahl der Hilfskontakte als Wechsler
0
Motorantrieb optional
Nein
Motorantrieb integriert
Nein
Spannungsauslöser optional
Nein
Gerätebauart
Einbaugerät Festeinbautechnik
Geeignet für Frontbefestigung 4-Loch
Nein
Geeignet für Frontbefestigung Zentral
Ja
Geeignet für Verteilereinbau
Nein
Geeignet für Zwischenbau
Nein
Farbe des Betätigungselements
schwarz
Ausführung des Betätigungselements
Türkupplungsdrehantrieb
Verriegelbar
Ja
Anschlussart Hauptstromkreis
Schraubanschluss
Schutzart (IP), frontseitig
IP65
Schutzart (NEMA)
12
Mit vormontierter Verkabelung
Nein
Breite
88 mm
Höhe
88 mm
Tiefe
123 mm
