Lasttrennschalter (AC) ASN SONTHEIMER PV/AC - Werkschakelaar
Zur Auswahl hinzufügen
Allgemeine Information
YESSS-Bestellnummer
3057-5541
Produktcode
AE-A551019
EAN-Code
06097051693606
Produktgruppe
Lasttrennschalter (AC)
Marke
ASN SONTHEIMER
Serie
PV/AC - Werkschakelaar
Typ
PV/25A
PV/AC Werkschakelaar 25A 2P IP65
PV/AC Werkschakelaar 25A 2P IP65
Produktbeschreibung

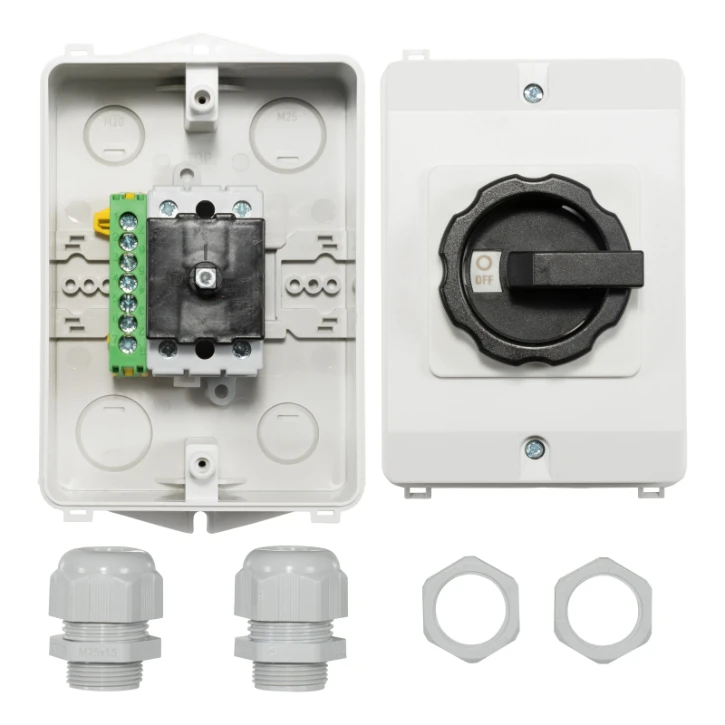

25A 2-polige ASN Sontheimer werkschakelaar gemonteerd in een PM-D1 IP65-behuizing. De behuizing is aan de boven- en onderkant uitgerust met 2x M25 uitbreekpoorten en aan de linker- en rechterkant met 2x M20 uitbreekpoorten. Deze schakelaar beschikt over een kooiaansluiting van 2,5-16mm², geschikt voor het aansluiten van koperen geleiders, en is voorzien van een extra potentiaalvereffeningsrail. 2x M25 wartels en moeren zijn bijgeleverd. Vergrendeling is mogelijk met een hangslot in de uitstand. Bij vragen of specifieke wensen kunt u altijd contact opnemen.
Produktspezifikationen
Ausführung als Hauptschalter
Ja
Ausführung als Wartungs-/Reparaturschalter
Ja
Ausführung als Sicherheitsschalter
Ja
Ausführung als NOT-AUS-Einrichtung
Nein
Ausführung als Wendeschalter
Nein
Anzahl der Schalter
1
Max. Bemessungsbetriebsspannung Ue bei AC
690 V
Bemessungsbetriebsspannung
24 - 690 V
Bemessungsdauerstrom Iu
25 A
Bemessungsdauerstrom bei AC-23, 400 V
19 A
Bemessungsdauerstrom bei AC-21, 400 V
25 A
Bemessungsbetriebsleistung bei AC-3, 400 V
7.5 kW
Bemessungskurzzeitstromfestigkeit Icw
500 kA
Bemessungsbetriebsleistung bei AC-23, 400 V
9 kW
Schaltleistung bei 400 V
7.5 kW
Polzahl
2
Anzahl der Hilfskontakte als Öffner
0
Anzahl der Hilfskontakte als Schließer
0
Anzahl der Hilfskontakte als Wechsler
0
Motorantrieb optional
Nein
Motorantrieb integriert
Nein
Spannungsauslöser optional
Nein
Gerätebauart
Komplettgerät im Gehäuse
Geeignet für Frontbefestigung 4-Loch
Nein
Geeignet für Frontbefestigung Zentral
Nein
Geeignet für Verteilereinbau
Nein
Geeignet für Zwischenbau
Nein
Farbe des Betätigungselements
schwarz
Ausführung des Betätigungselements
Drehknopf
Verriegelbar
Ja
Anschlussart Hauptstromkreis
Schraubanschluss
Schutzart (IP), frontseitig
IP65
Schutzart (NEMA)
sonstige
Mit vormontierter Verkabelung
Nein
Breite
100 mm
Höhe
161 mm
Tiefe
115 mm
Breite in Teilungseinheiten
0
Geeignet für Bodenmontage
Ja
Gehäusefarbe
grau
Werkstoff des Gehäuses
Kunststoff
