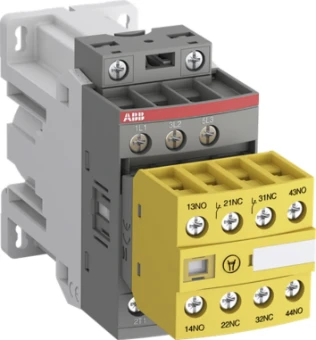

Leistungsschütz zum Schalten von Wechselstrom ABB Componenten Magneetschakelaar / AFS
Zur Auswahl hinzufügen
Allgemeine Information
YESSS-Bestellnummer
3053-6486
Produktcode
1SBL136082R3022
EAN-Code
03471523158191
Produktgruppe
Leistungsschütz zum Schalten von Wechselstrom
Marke
ABB Componenten
Serie
Magneetschakelaar / AFS
Typ
AFS09Z-30-22-30
Veiligeheids Magneetschakelaar 3 polig 4 kW 400V, aux 2 M,
Veiligeheids Magneetschakelaar 3 polig 4 kW 400V, aux 2 M, 2 V Spoel 2
Produktbeschreibung
Veiligeheids Magneetschakelaar 3 polig 4 kW 400V, aux 2 M, 2 V Spoel 2
Produktspezifikationen
Bemessungssteuerspeisespannung AC 50 Hz
100 - 250 V
Bemessungssteuerspeisespannung AC 60 Hz
100 - 250 V
Bemessungssteuerspeisespannung DC
24 - 24 V
Spannungsart zur Betätigung
AC/DC
Bemessungsbetriebsstrom Ie bei AC-1, 400 V
25 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V
9 A
Bemessungsbetriebsleistung bei AC-3, 400 V
4 kW
Bemessungsbetriebsleistung NEMA
3.729 kW
Geeignet für Reiheneinbau
Nein
Anzahl der Hilfskontakte als Schließer
2
Anzahl der Hilfskontakte als Öffner
2
Anschlussart Hauptstromkreis
Schraubanschluss
Anzahl der Öffner als Hauptkontakte
0
Anzahl der Schließer als Hauptkontakte
3
Betriebsspannung AC 50 Hz
690 - 690 V
Betriebsspannung AC 60 Hz
690 - 690 V
Breite
45 mm
Höhe
86 mm
Tiefe
130.5 mm
